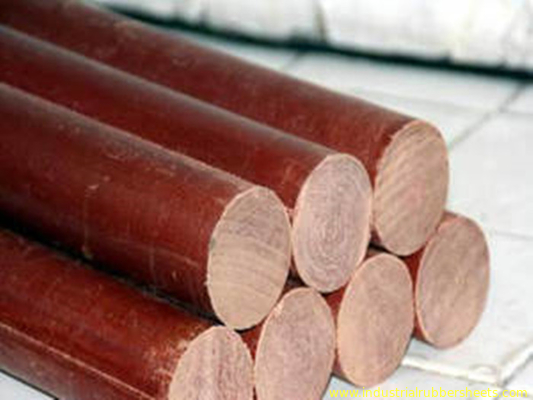

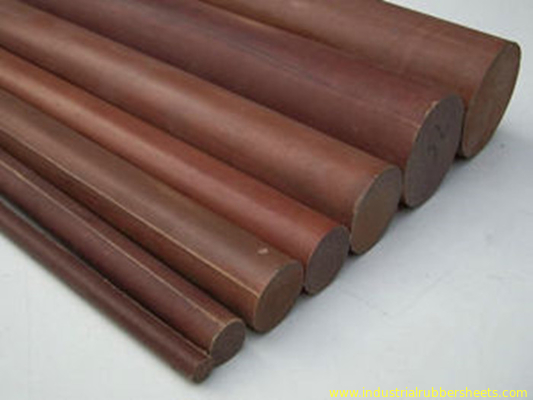

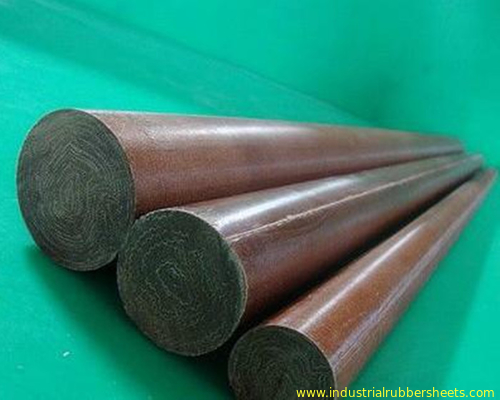

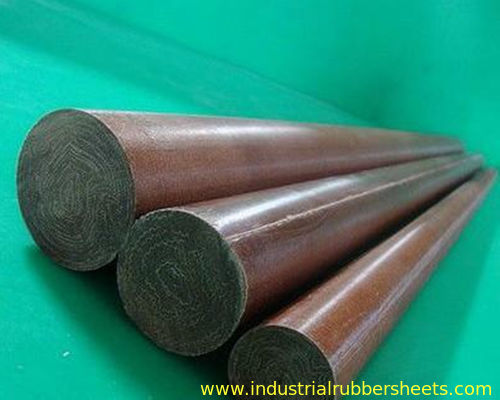

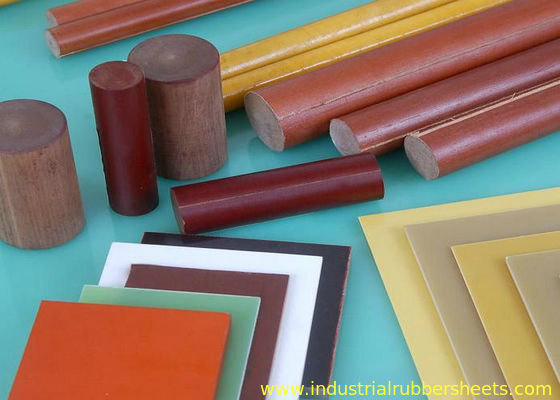

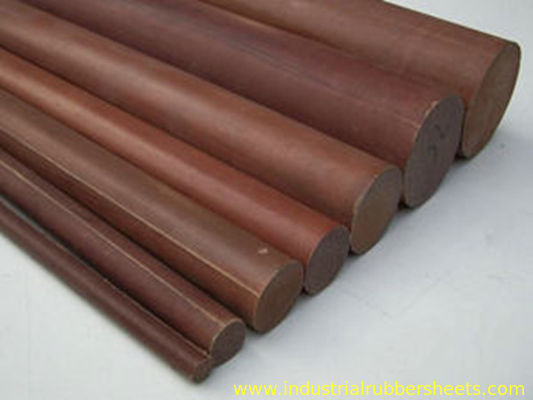

Φαινολικό βαμβάκι, φαινολικό χαρτί, φύλλο βακελίτη, φύλλο βαμβακιού, φύλλο μόνωσης για εφαρμογές υψηλής τάσης
Περιγραφή: το φαινολικό βαμβάκι, το φαινολικό χαρτί, το φαινολικό βαμβάκι δημιουργούνται από βαμβάκι που έχει εμποτισθεί με φαινολική ρητίνη υπό πίεση και θερμότητα.υψηλή μηχανική αντοχή, καλή ηλεκτρική απόδοση είτε σε υγρό είτε σε ξηρό περιβάλλον και ανθεκτική σε υψηλές θερμοκρασίες, υψηλή διηλεκτρική απόδοση και απόδοση μηχανικής επεξεργασίας.Εγκατάσταση ΤΠΕΠλακέτες μηχανής τρύπησης, εργαλείου, κινητήρα, γεννήτρια, μετασχηματιστή, μετατροπέα, διακόπτη, ηλεκτρομόνωση, γεννήτρια, μετατροπέα, ελαστικό, μετατροπέα, κινητήρα και ηλεκτρομόνωση.
Ειδικότητα:
υλικό: φαινολική ρητίνη+καμβά υφάσματα ή χαρτί
χρώμα: καφέ, μπεζ, κίτρινο, κόκκινο
επιφάνεια: ομαλή
αντοχή σε έλξη: 78Mpa
Δυνατότητα κάμψης: 90-110Mpa
αντοχή συμπίεσης: 138Mpa
τάση διακοπής: 10KV
πυκνότητα: 1,25-1,40g/cm3
ανθεκτικό στη θερμότητα: τάξη Β 130
Μέγεθος: od8-200mm x 1m
Η βακελίτη είναι ένα σκληρό, πυκνό υλικό που παράγεται με την εφαρμογή θερμότητας και πίεσης σε στρώματα χαρτιού ή γυάλινου υφάσματος που έχουν εμποτισθεί με φαινολική ρητίνη.Τα στρώματα αυτά είναι συνήθως από χαρτί κυτταρίνης, υφάσματα βαμβακιού, υφάσματα συνθετικού νήματος, υφάσματα γυαλιού ή μη υφασμένα υφάσματα.μια χημική αντίδραση (πολυμερισμός) μετατρέπει τα στρώματα σε ένα θερμοανθεκτικό βιομηχανικό στρωμένο πλαστικό υψηλής πίεσης.
Χρώμα: πορτοκαλί κόκκινο / μαύρο
Καλές ηλεκτρικές ιδιότητες
Καλές μηχανικές ιδιότητες
Καμία απορρόφηση νερού
Υψηλή αντοχή στη θερμότητα
Καλή σκληρότητα της επιφάνειας
Αντίσταση στην τριβή
Καλή μόνωση
Εφαρμογή
Συσκευές PCB, συσκευές ΤΠΕ, πλακέτες μηχανής τρυπανισμού
Μηχανές, κινητήρες, γεννήτριες, μετασχηματιστές, μετατροπείς
Διακόπτης, ηλεκτρομόνωση
Γεννήτης, μετασχηματιστής, φωτιστικό, μετατροπέας, κινητήρας και ηλεκτρικό μονωτικό στοιχείο.
Ιδιότητες | Αξία | |||||
Φαινολικά βαμβακερά υφάσματα | ||||||
Ιδιότητες | Μονάδες | 3723 | 3725 | 3726 | ||
Σφιχτότητα | Διάγραμμα (mm) | g/cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
Ποσοστό απορρόφησης νερού (D-24/23) | ≤ | 6 | % | 1.7 | 1.2 | 1 |
13 | 1.3 | (Φ13mm) | (Φ13mm) | |||
25 | 1 | |||||
> | 25 έως 51 | 1.2 | ||||
Δυνατότητα κάμψης | ≥ | MPa | 90 | 110 | 95 | |
Δυνατότητα τράβηξης | ≥ | MPa | 78 | |||
Δυνατότητα συμπίεσης (Αξιακή) | ≥ | MPa | 138 | 138 | 138 | |
Αντίσταση μόνωσης παράλληλη με τις στρώσεις | ||||||
Α: Σε κανονικές συνθήκες | ≥ | W | 1.0×108 | |||
D-24/23: Βύθιση στο νερό | ≥ | W | ||||
Η τάση διάσπασης παράλληλη με τις στρώσεις (στο μετασχηματιστικό λάδι) | ≥ | KV | 10 | 10 | 10 | |
(20±5°C) | (20±5°C) | (20±5°C) | ||||
Πυροδοσία | - | - | - | - | ||
Χρώμα | - | Φυσικό | Φυσικό | Φυσικό | ||
Πρότυπο αναφοράς | - | Εταιρικό Πρότυπο |
