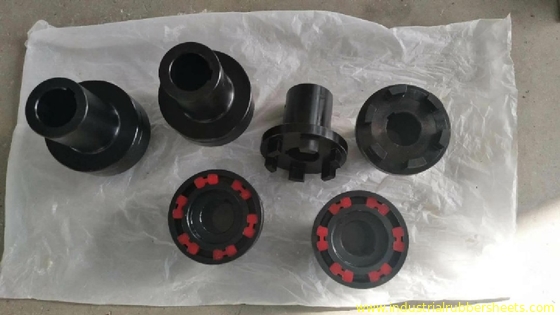

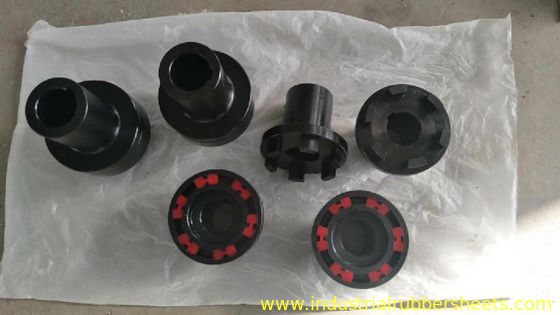

HTLA Ευέλικτη σύνδεση αράχνης σαγόνου, ελαστικά στοιχεία σύνδεσης Hb υψηλής ποιότητας, ελαστικό στοιχείο + σίδηρο
Φυσικός χαρακτήρας: κατασκευασμένο με ένεση με υψηλής ποιότητας πολυεστέρα ή καλούπι CSM/SBR.Είναι σχεδιασμός και ειδικό για όλα τα είδη μεταλλικού άξονα ζεύξης με πολύ καλή απόδοση της υψηλής αντοχής στην έλξη, υψηλή αντοχή στην φθορά, υψηλή ελαστική ανθεκτικότητα, ανθεκτικότητα στο νερό, ανθεκτικότητα στο λάδι και εξαιρετική ανθεκτικότητα στην κόπωση, ανθεκτικότητα σε μεγάλες επιπτώσεις κλπ. Έχουμε πλήρη σετ καλούπιας και προμηθεύουμε πλήρη γκάμα GR, GS,ΜΤΧρησιμοποιείται σε όλα τα είδη βιομηχανικών ζεύξεων μεταλλικών άξονων.
Προδιαγραφές:
υλικό: πολυεστέρας, CSM/SBR
χρώμα: κίτρινο, κόκκινο, μωβ, πράσινο, μαύρο κλπ.
επιφάνεια: ομαλή
αντοχή σε έλξη: 12-55Mpa
σκληρότητα: 80-98Shore A
Διάταξη: 400%-650%
πυκνότητα: 1,25g/cm3
αντίκτυπος ελαστικότητας: >25%
αντοχή σε ρήξη: 35-155KN/m
απώλεια από τριβή Akron: <0,05cm3/1,61km
Συσκευή συμπίεσης (22h*70oC): < 10%
θερμοκρασία λειτουργίας: 120oC

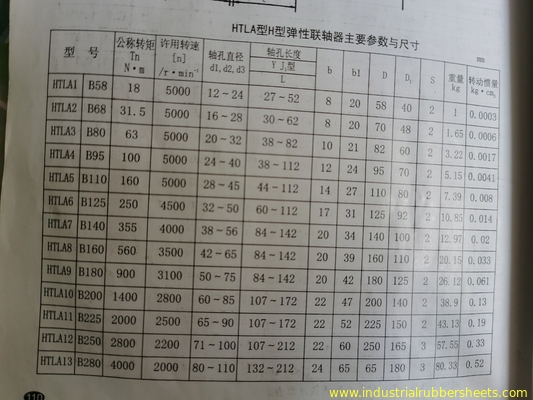

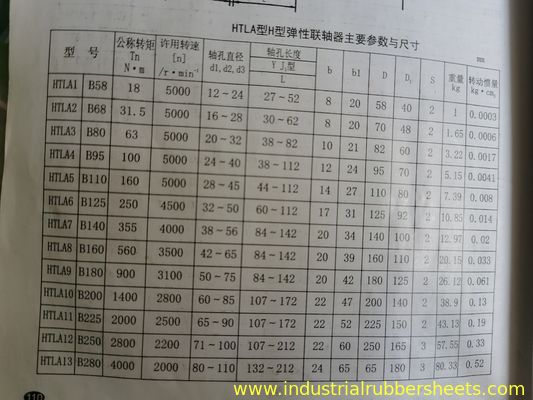

Τυπικό μέγεθος για σύνδεση από πολυουρεθάνιο:
Γεωργία, Γεωργία, Γεωργία, Γεωργία
Ονομαστική αξία του αντισυμβαλλομένου
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
Το ποσό που αναφέρεται στην παράγραφο 1 του παρόντος παραρτήματος δεν υπερβαίνει το ποσό που προβλέπεται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 575/2013.
Το FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
Τυπικό μέγεθος για ζεύξη από καουτσούκ:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
Το ποσό που αναφέρεται στην παράγραφο 1 του παρόντος παραρτήματος δεν υπερβαίνει το ποσό που προβλέπεται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 575/2013.
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Τεχνουργήματα 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
ειδικό μέγεθος κατασκευής χύτευσης σύμφωνα με τα σχέδια του αγοραστή
*** όταν κάνετε έρευνα, επιβεβαιώστε τον αριθμό και την ποσότητα του προϊόντος ***

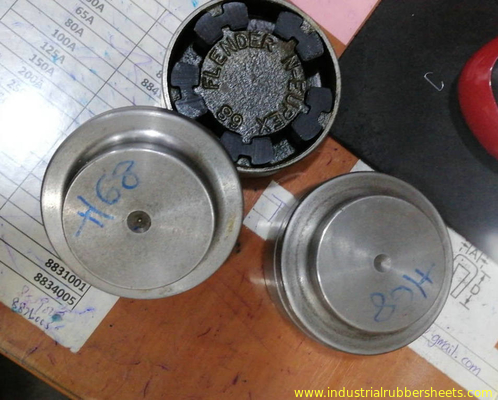

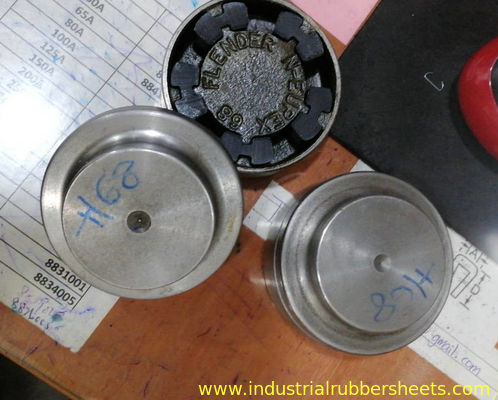

Η σύνδεση σαγόνου είναι ένας τύπος σύνδεσης μεταφοράς ισχύος γενικής χρήσης που μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές ελέγχου κίνησης (servo).Έχει σχεδιαστεί για να μεταδίδει ροπή (συνδέοντας δύο άξονες) ενώ αποσβέσει τις δονήσεις του συστήματος και να φιλοξενεί την δυσπροσαρμογήΟι σύνδεσμοι σαγόνων αποτελούνται από τρία μέρη: δύο μεταλλικούς κόμβους και μια ελαστομερή εισαγωγή που ονομάζεται στοιχείο, αλλά συνήθως αναφέρεται ως "αράχνη".Τα τρία μέρη πιέζουν ταιριάζει μαζί με ένα σαγόνι από κάθε κόμβο τοποθετημένο εναλλάξ με τους λοβούς της αράχνηςΗ ροπή σύνδεσης του σαγόνου μεταδίδεται μέσω των ελαστομερών λοβών κατά συμπίεση.
Το ελαστομερές της αράχνης μπορεί να κατασκευαστεί σε διαφορετικά υλικά και σκληρότητα, γεγονός που επιτρέπει στον χρήστη να προσαρμόσει την ζεύξη για να εξυπηρετήσει καλύτερα την εφαρμογή τους.Σημεία για την επιλογή των ελαστομερών περιλαμβάνουν την ικανότητα να αμβλύνουν τις δονήσεις, ικανότητα αντιμετώπισης της διαταραχής ευθυγράμμισης, εύρος θερμοκρασίας λειτουργίας, ταχύτητα του εξοπλισμού και χημικές συνθήκες.
Χαρακτηριστικά της ζεύξης σαγόνου τύπου H:
1Φτιαγμένο από χάλυβα C45
2Ελαστομερές καουτσούκ, υψηλή σταθερότητα.
3. Δεν φθαρεί ακόμη και αν εργάζονται με παράλληλη δυσπροσαρμογή
