Εξατομικευμένος Ελαστικός Συζεύκτης για Αράχνη Σύζευξης σε R82 OD78mm x ID31mm x T18mm σε Μαύρο Χρώμα

Προσαρμόσιμη ελαστική ζεύξη για ζεύξη Spider σε R82 OD78mm x ID31mm x T18mm σε μαύρο χρώμα

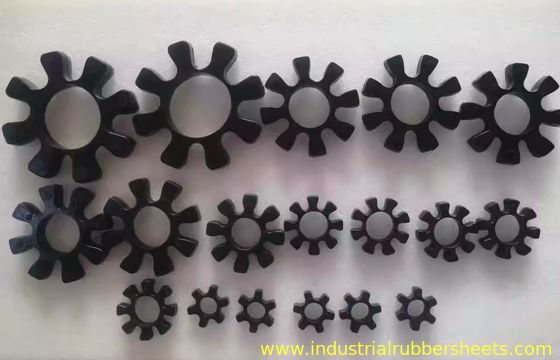

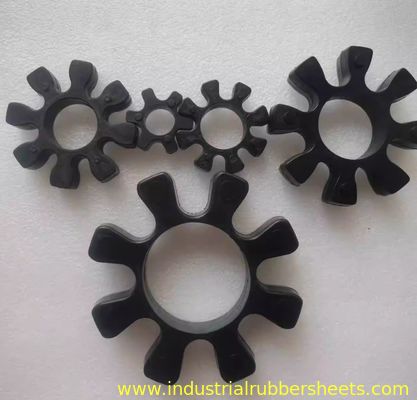

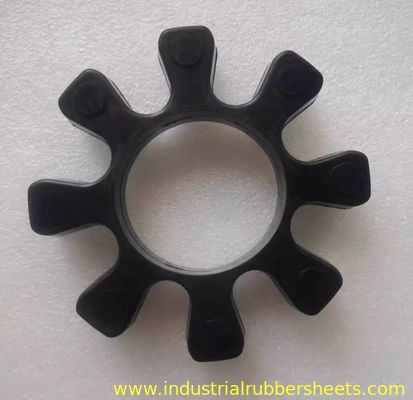

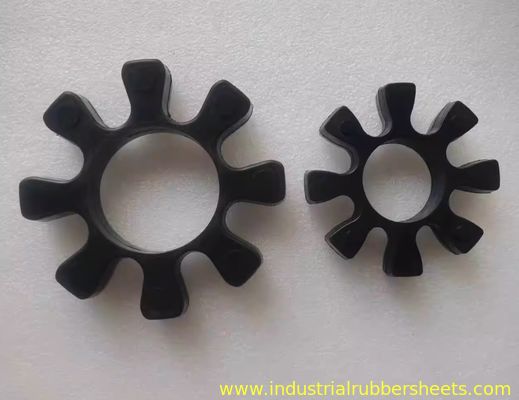

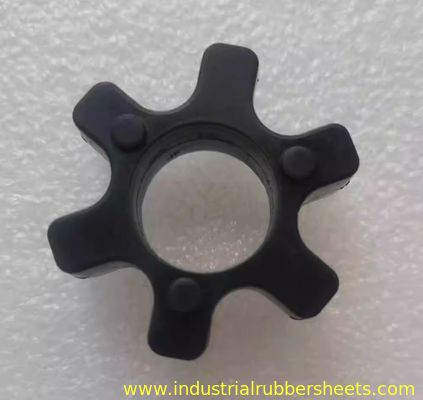

OMT Αράχνη δέσμευσης από καουτσούκ, Αράχνη από καουτσούκ, Αράχνη δέσμευσης

Μαύρο χρώμα καουτσούκ

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

Το R132, OD132mm x ID64mm x T26mm

1. Οκταγωνική ζεύξη OTM (ζεύξη σαγόνου / ζεύξη άνθους δαμάσκης)

• Διαρθρωτικά χαρακτηριστικά:Αποτελείται από δύο μεταλλικές μισές ζεύξεις με κυκλούς λοβούς (συνήθως 8 λοβούς, σχηματίζοντας οκταγώνιο σχήμα) και ένα κεντρικόΕλαστομερές καουτσούκ (πακέτο άνθους δαμάσκηνου).

• Αρχή λειτουργίας:Η ροπή μεταδίδεται μέσω του ελαστικού πακέτου ανάμεσα στους λοβούς, χρησιμοποιώντας την ελαστικότητα του καουτσούκ για:

  • Απορροφήστε τα σοκ και τις δονήσεις.

  • Αντισταθμίστε την αλληλεπίδραση:Χρησιμοποιεί μικρές αξονικές, ακτινογενείς και γωνιακές μετατοπίσεις.

  • Παρέχει ηλεκτρική μόνωση.

• Εφαρμογές:Χρησιμοποιείται ευρέως σε συστήματα κίνησης για αντλίες, ανεμιστήρες, συμπιεστές, κινητήρες, κιβώτια ταχυτήτων κλπ.

2Κεντρικό στοιχείο: Κουτσούκ / Ελαστικό στοιχείο / Πλάμα

• Λειτουργία:Το στοιχείο αποσβεσμού του πυρήνα, που επηρεάζει άμεσα τις επιδόσεις της ζεύξης.

• Ονομασία:Συνήθως ονομάζεταιΠλάουμ Blossom Pad(λόγω του σχήματός του),Κουσούνι,Ελαστικό στοιχείο, ήΔαχτυλίδι μαξιλαριού.

• Υλικό:ΣυνήθωςΠολυουρεθάνιο (PU)ήΚαουτσούκ νιτριλίου (NBR):

  • Πολυουρεθάνιο (PU):Ανθεκτικό στην φθορά, ανθεκτικό στα δάκρυα, υψηλή ικανότητα φόρτωσης (πιο συνηθισμένο).

  • Καουτσούκ νιτριλίου (NBR):Εξαιρετική αντοχή σε λάδι (κατάλληλη για λιπαρά περιβάλλοντα).

• Ταυτοποίηση μοντέλου:

  • R42,Ρ62,R82,R103,Ρ132, κλπ., είναιμοντέλα προδιαγραφών του πακέτου ανθοφορίας δαμάσκηνων.

  • Οι αριθμοί υποδεικνύουν συνήθως το εύρος μεγέθους ζεύξης ή διάμετρου τρύπωσης(μονάδα: mm) για τις οποίες έχουν σχεδιαστεί.

3. Αναφορά για τα κοινά μοντέλα και προδιαγραφές των πατριών άνθης δαμάσκας

Παρακάτω παρατίθενται τυπικές προδιαγραφές για κοινά μοντέλα (Σημείωση: Τα πρότυπα μπορεί να διαφέρουν ελαφρώς μεταξύ των κατασκευαστών.):

4- Βασικά σημεία για την αγορά και την αντικατάσταση

1. Προσδιορίστε το αρχικό μοντέλο:

   • Αφαιρέστε το παλιό τετράδιο και ελέγξτε αν υπάρχει σφραγισμένο μοντέλο (π.χ. R42).

   • Μετρήστε τις βασικές διαστάσεις: εξωτερική διάμετρος (OD), εσωτερική διάμετρος (ID), πάχος (H), αριθμός λοβών (συνήθως 6 ή 8).

2. Προδιαγραφές ζεύξης αντιστοιχίας:

   • Το μοντέλο της θήκης ΠΡΕΠΕΙ να αντιστοιχεί στο μοντέλο του σώματος ζεύξης.

3. Εξετάστε τις συνθήκες λειτουργίας:

   • Δρόμος και ταχύτητα:Βεβαιωθείτε ότι η πλακέτα μπορεί να αντέξει το φορτίο.

   • Περιβάλλον:ΔιάλεξεΕθνική Εθνική Εταιρείαγια λιπαρές συνθήκες· ανθεκτικό στην φθοράΠΕγια γενική χρήση.

   • Θέρμανση:Επιβεβαιώστε την αντοχή θερμοκρασίας του καουτσούκ.

4. Ετικέτα & Ποιότητα:

   • Τα εξαρτήματα OEM προσφέρουν την καλύτερη συμβατότητα.

5. Βήματα αντικατάστασης (απλούστευση)

1. Κλείστε τον εξοπλισμό και απομονώστε το ρεύμα.

2. Βγάλτε την προστασία της ζεύξης.

3. Χαλαρώστε τις βίδες ζεύξης.

4. Αφαιρέστε τα παλιά πλαστικά και καθαρίστε τις επιφάνειες ζευγαρώματος.

5. Εισάγετε ένα νέο δίσκο με άνθος δαμάσκηνου στους λοβούς ενός μισού ζευγαριού.

6. Ακριβώστε την άλλη μισή ζεύξη και πιέστε απαλά μαζί.

7. Σφίξτε τις βίδες διαγώνια με την καθορισμένη ροπή.

8. Επανεγκαταστήστε την φρουρά.

Σύνοψη

• Οι οκτάγωνες ζεύξεις OTM βασίζονται σεδισκία άνθους δαμάσκας (π.χ. R42/R62/R82/R103/R132)για αποσβεσμό.

• Να ταιριάζει με ακρίβεια με το μοντέλο και τις διαστάσεις κατά την αντικατάσταση, λαμβανομένων υπόψη των επιχειρησιακών αναγκών.

• Πληροφορίες για τις προμήθειες μέσω επίσημων διαύλων ή επικοινωνία με προμηθευτές OTM.

Παρακαλείστε να δώσετε τις διαστάσεις του παλιού μέρους σας ή το μοντέλο του εξοπλισμού σας για την ακριβή επιβεβαίωση των προδιαγραφών της πλακέτας!
