Προσαρμόσιμος ελαστικός σύνδεσμος αράχνης με διαστάσεις OD78mm x ID31mm x T18mm για υψηλή ανθεκτικότητα και εξαιρετική χημική αντοχή
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | 3A Rubber |
| Πιστοποίηση | ISO9001 |
| Αριθμό μοντέλου | 3Α2006 |
| Ποσότητα παραγγελίας min | 10 κομμάτια |
| Τιμή | USD10.00 |
| Συσκευασία λεπτομέρειες | Συσκευή σε σακούλες και κουτιά |
| Χρόνος παράδοσης | 7-15days μετά την παραλαβή της πληρωμής του αγοραστή |
| Όροι πληρωμής | L/C,D/P,T/T,Western Union |
| Δυνατότητα προσφοράς | 100000kgs/month |
Λεπτομέρειες
| Υλικό | Καουτσούκ | Χρώμα | Μαύρος |
|---|---|---|---|
| Εφαρμογή | Εισαγωγή σε Μεταλλικό Σύνδεσμο | Τύπος | OMT R42-132 |
| Συσκευασία | σε χαρτοκιβώτια | Επιφάνεια | Λείος |
| Max Torque | 4 N.m | Αντίσταση στο Όζον | Καλός |
| Αντοχή σε εφελκυσμό | 20 mpa | Αντοχή στην υπεριώδη ακτινοβολία | Καλός |
| Τυπικό ή μη τυπικό | Πρότυπο | Αντοχή | Ψηλά |
| Σκληρότητα | 70-80 ακτή α | Αντοχή στην τριβή | Ψηλά |
| Σχήμα | Σύζευξη | Χημική Αντίσταση | Εξοχος |
| Αντίσταση λαδιού | Καλός | ||
| Επισημαίνω | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Περιγραφή προϊόντων

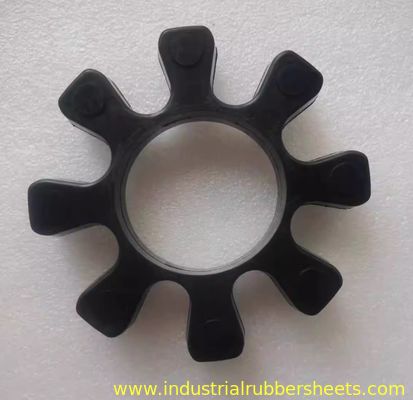

Προσαρμόσιμο ελαστικό ζεύγος για αράχνη ζεύξης σε R82 OD78mm x ID31mm x T18mm σε μαύρο χρώμα

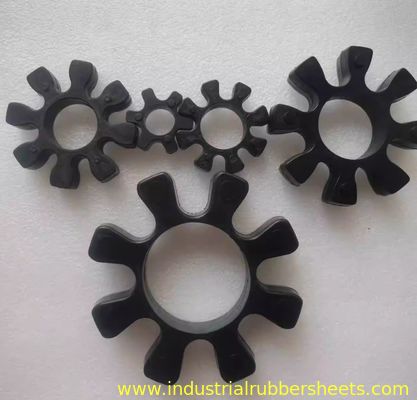

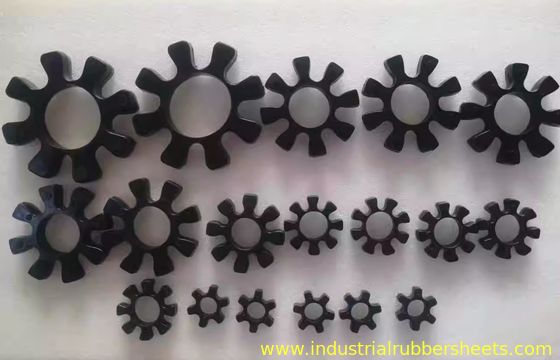

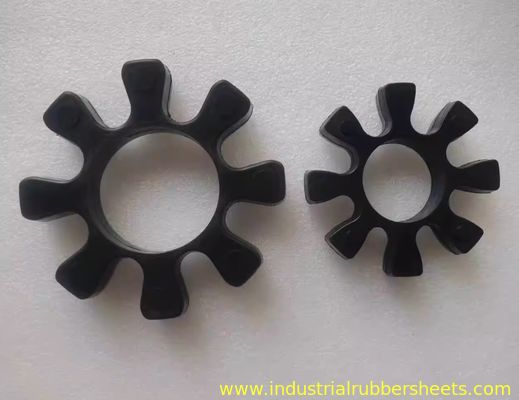

Ελαστικό ζεύγος αράχνης OMT, ελαστική αράχνη, αράχνη ζεύξης από μαύρο ελαστικό υλικό. Διαθέσιμο σε πολλαπλά μεγέθη:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
Οκταγωνικό Ζεύγος OTM (Ζεύγος Σιαγόνων / Ζεύγος Λουλουδιού Δαμάσκηνου)
Δομικά Χαρακτηριστικά: Αποτελείται από δύο μεταλλικά μισά-ζεύγη με κυρτούς λοβούς (συνήθως 8 λοβούς, σχηματίζοντας οκταγωνικό σχήμα) και έναν κεντρικό ελαστικό ελαστομερή (πλάκα λουλουδιού δαμάσκηνου).
Αρχή Λειτουργίας: Η ροπή μεταδίδεται μέσω της ελαστικής πλάκας λουλουδιού δαμάσκηνου μεταξύ των λοβών, χρησιμοποιώντας την ελαστικότητα του ελαστικού για:
- Απορρόφηση κραδασμών και δονήσεων
- Αντιστάθμιση μη ευθυγράμμισης: Επιτρέπει μικρές αξονικές, ακτινικές και γωνιακές αποκλίσεις
- Παροχή ηλεκτρικής μόνωσης
Εφαρμογές: Χρησιμοποιείται ευρέως σε συστήματα κίνησης για αντλίες, ανεμιστήρες, συμπιεστές, κινητήρες, κιβώτια ταχυτήτων κ.λπ.
Βασικό Εξάρτημα: Ελαστικό Μαξιλάρι / Ελαστικό Στοιχείο / Πλάκα Λουλουδιού Δαμάσκηνου
Λειτουργία: Το βασικό στοιχείο απόσβεσης, που επηρεάζει άμεσα την απόδοση του ζεύγους.
Ονομασίες: Συνήθως ονομάζεται Πλάκα Λουλουδιού Δαμάσκηνου (λόγω του σχήματός της), Μαξιλάρι, Ελαστικό Στοιχείο ή Δακτύλιος Απόσβεσης.
Υλικό: Συνήθως Πολυουρεθάνη (PU) ή Νιτριλίου Καουτσούκ (NBR):
- Πολυουρεθάνη (PU): Ανθεκτική στη φθορά, ανθεκτική στο σκίσιμο, υψηλή ικανότητα φόρτισης (η πιο συνηθισμένη)
- Νιτριλίου Καουτσούκ (NBR): Εξαιρετική αντοχή στο λάδι (κατάλληλο για λιπαρά περιβάλλοντα)
Αναγνώριση Μοντέλου: R42, R62, R82, R103, R132 κ.λπ., είναι μοντέλα προδιαγραφών της πλάκας λουλουδιού δαμάσκηνου. Οι αριθμοί συνήθως υποδεικνύουν το μέγεθος του ζεύγους ή το εύρος διαμέτρου οπής (μονάδα: mm) για τα οποία έχουν σχεδιαστεί.
Κοινά Μοντέλα & Προδιαγραφές Πλάκας Λουλουδιού Δαμάσκηνου
Παρακάτω είναι τυπικές προδιαγραφές για κοινά μοντέλα (Σημείωση: Τα πρότυπα μπορεί να διαφέρουν ελαφρώς μεταξύ των κατασκευαστών. Πάντα να επαληθεύετε με φυσικές μετρήσεις ή τον πίνακα επιλογής του κατασκευαστή!):
| Μοντέλο Πλάκας | Τυπικό Εύρος Διαμέτρου Οπής (mm) | Κατάλληλο Μέγεθος Ζεύγους/Εύρος Ροπής |
|---|---|---|
| R42 | ≈ 20 - 30 | Μικρά ζεύγη, χαμηλή ροπή |
| R62 | ≈ 25 - 40 | Μικρά έως μεσαία ζεύγη |
| R82 | ≈ 40 - 60 | Μεσαία ζεύγη |
| R103 | ≈ 50 - 75 | Μεσαία έως μεγάλα ζεύγη |
| R132 | ≈ 70 - 100+ | Μεγάλα ζεύγη, υψηλή ροπή |
Βασικά Σημεία για Αγορά & Αντικατάσταση

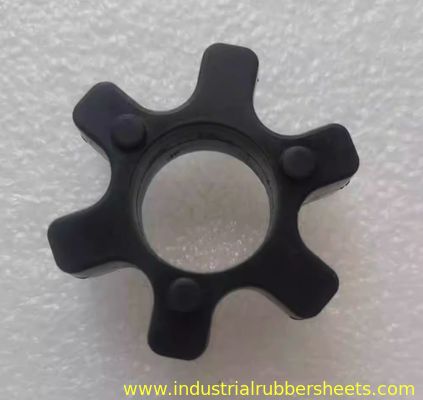

- Αναγνώριση Αρχικού Μοντέλου: Αφαιρέστε την παλιά πλάκα και ελέγξτε για σφραγισμένο μοντέλο (π.χ., R42). Μετρήστε τις βασικές διαστάσεις: Εξωτερική Διάμετρος (OD), Εσωτερική Διάμετρος (ID), Πάχος (H), Αριθμός Λοβών (συνήθως 6 ή 8).
- Αντιστοίχιση Προδιαγραφών Ζεύγους: Το μοντέλο της πλάκας ΠΡΕΠΕΙ να αντιστοιχεί στο μοντέλο του σώματος του ζεύγους.
- Λήψη Υπόψη Συνθηκών Λειτουργίας: Βεβαιωθείτε ότι η πλάκα μπορεί να αντέξει το φορτίο. Επιλέξτε NBR για λιπαρές συνθήκες. ανθεκτική στη φθορά PU για γενική χρήση. Επιβεβαιώστε την αντοχή του ελαστικού στη θερμοκρασία.
- Μάρκα & Ποιότητα: Τα ανταλλακτικά OEM προσφέρουν την καλύτερη συμβατότητα. Οι αξιόπιστες μάρκες (π.χ., R+W, KTR, Lovejoy, OTM) παρέχουν υψηλότερη αξιοπιστία.
Βήματα Αντικατάστασης (Απλοποιημένα)
- Απενεργοποιήστε τον εξοπλισμό και απομονώστε την τροφοδοσία (η ασφάλεια προέχει)
- Αφαιρέστε το κάλυμμα του ζεύγους
- Χαλαρώστε τις βίδες του ζεύγους
- Αφαιρέστε την παλιά πλάκα και καθαρίστε τις επιφάνειες επαφής
- Εισάγετε τη νέα πλάκα λουλουδιού δαμάσκηνου στους λοβούς του ενός μισού-ζεύγους
- Ευθυγραμμίστε το άλλο μισό-ζεύγος και σπρώξτε απαλά μαζί
- Σφίξτε τις βίδες διαγώνια στην καθορισμένη ροπή
- Επανατοποθετήστε το κάλυμμα
Σύνοψη
Τα οκταγωνικά ζεύγη OTM βασίζονται σε πλάκες λουλουδιού δαμάσκηνου (π.χ., R42/R62/R82/R103/R132) για απόσβεση. Αντιστοιχίστε με ακρίβεια το μοντέλο και τις διαστάσεις κατά την αντικατάσταση, λαμβάνοντας υπόψη τις ανάγκες λειτουργίας. Προμηθευτείτε πλάκες μέσω επίσημων καναλιών ή επικοινωνήστε με προμηθευτές OTM με παραμέτρους για την προμήθεια.
Παρακαλούμε δώστε τις διαστάσεις του παλιού σας εξαρτήματος ή το μοντέλο του εξοπλισμού σας για ακριβή επιβεβαίωση προδιαγραφών πλάκας!
